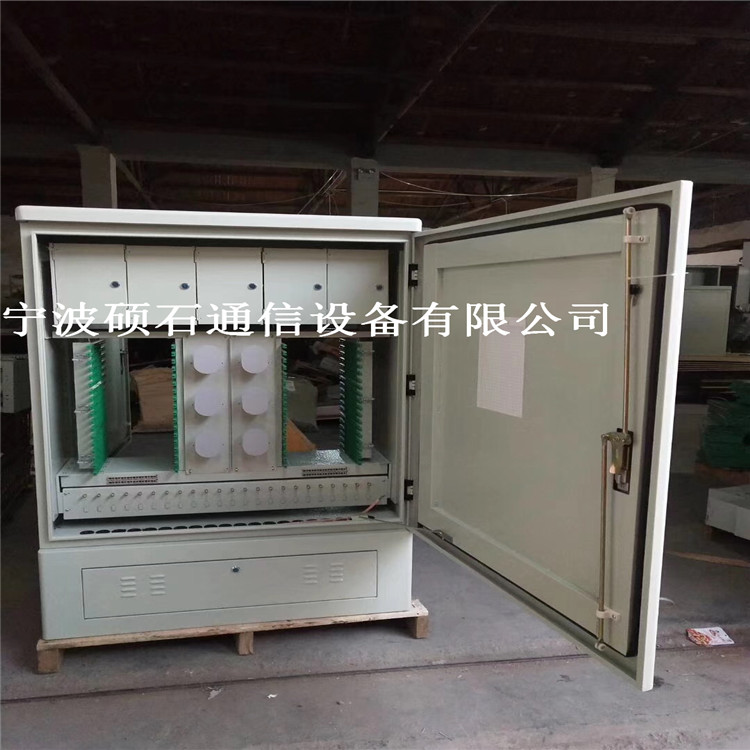

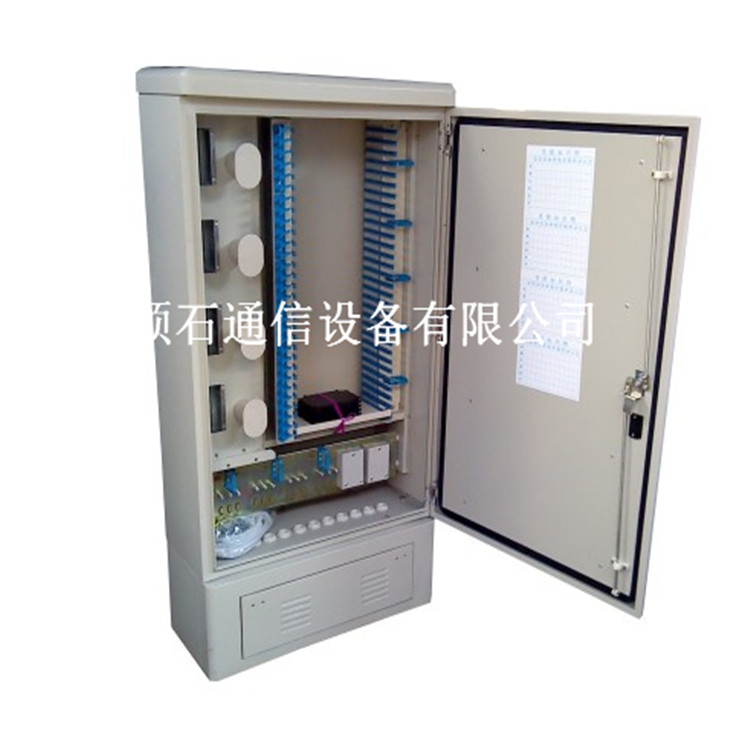

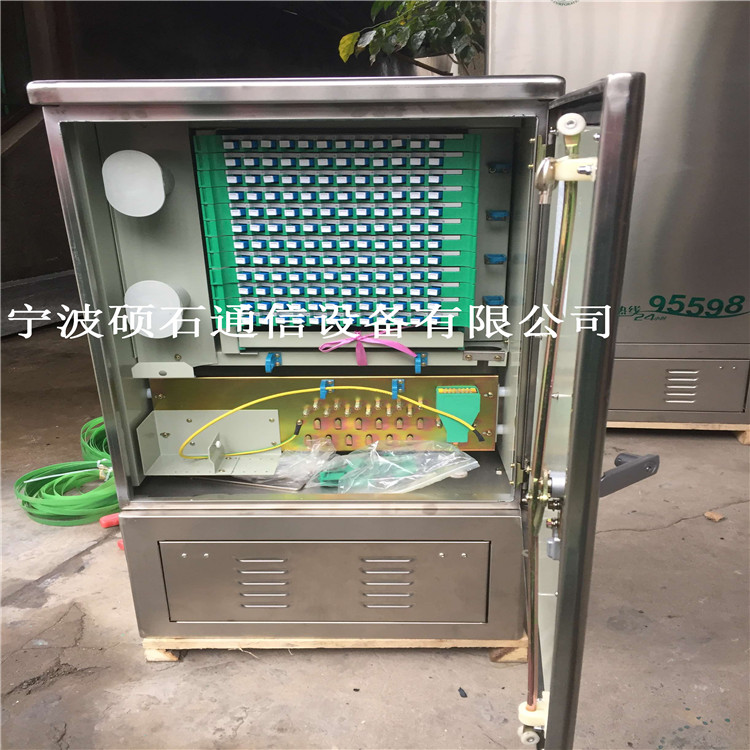

不銹鋼光纜交接箱產品說明
一、概述
不銹鋼室外光纜交接箱是我公司研制的一種高容量的光纜終端設備,用來連接主干線光纜與配線光纜的接口,具有光纖的熔接、存儲、終端及調度等功能。廣泛用于光纖局域網、綜合數據網、CATV網等光傳送網絡中光纜與配線光纜節點處的接口設備。
二、主要技術指標
2.1 工作環境:
工作溫度:-45℃-+85℃(室外型)
相對濕度:≤95%(+40℃)(室外型)
大氣壓力:70~106kPa
2.2 連接器技術指標:
連接器衰耗(包括插入互換和重復)≤0.5dB
互換性附加損耗≤0.2dB, 重復性附加損耗≤0.2dB
回波損耗應達到:≥45 dB
插拔耐久性壽命>1000次;
機架高壓防護地與機架絕緣電阻≥1000MΩ/500VDC
2.3 高壓防護接地裝置
耐電壓水平:
接地裝置與箱體金工件之間的耐電壓水平不小于3000VDC/1min不擊穿無非弧。
高壓防護接地裝置與光纜中金屬加強芯及金屬擋潮層及鎧裝層相連,地線的截面積應不小于6平方毫米。
絕緣電阻:
接地裝置與箱體金工件之間的絕緣電阻應不小于2x104兆歐,試驗電壓為直流電500VDC。
2.4 適用性
采用符合GB/T 7424和GB/T 11819標準規定的帶狀和非帶狀光纜光纖。
標稱工作波長:850nm 、1310nm、1550nm。
三、功能特點

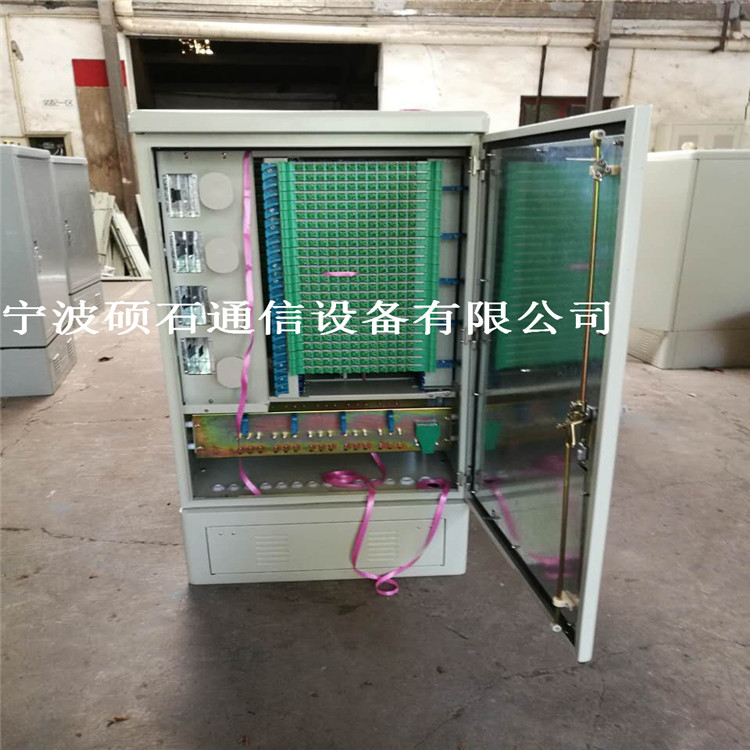

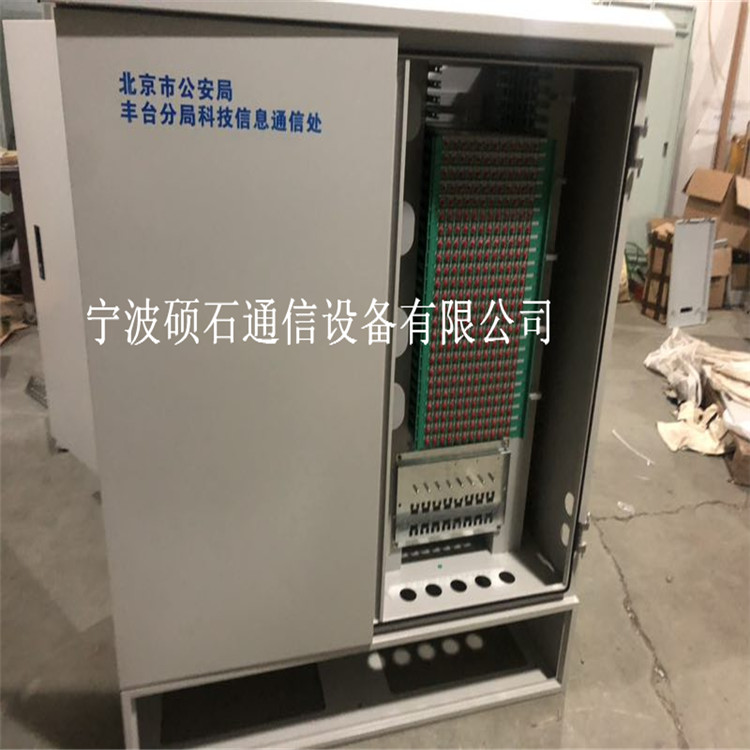

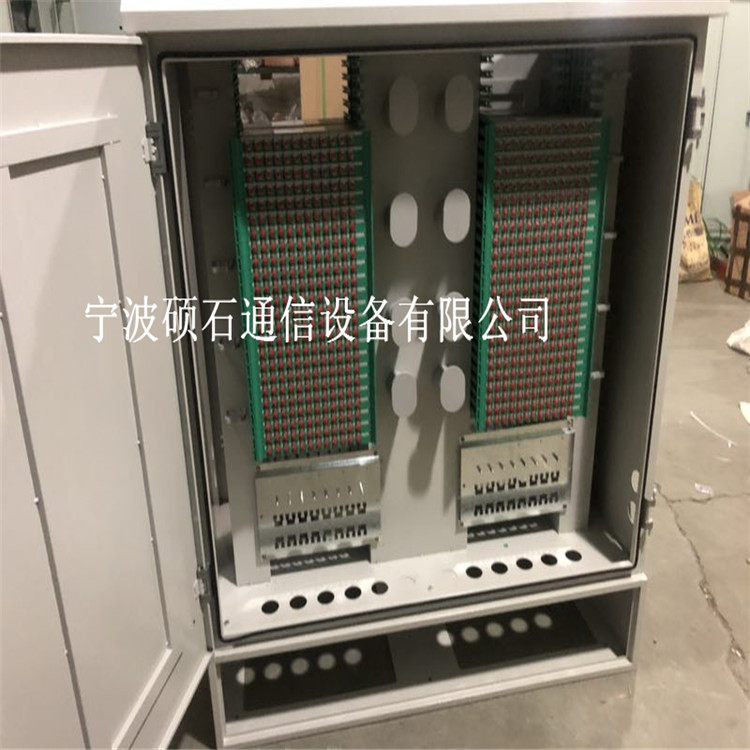

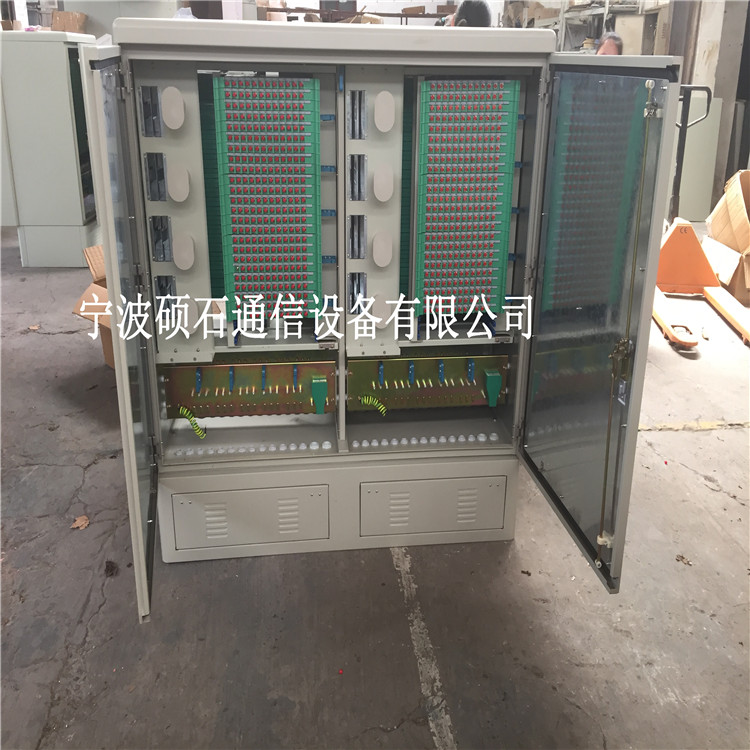

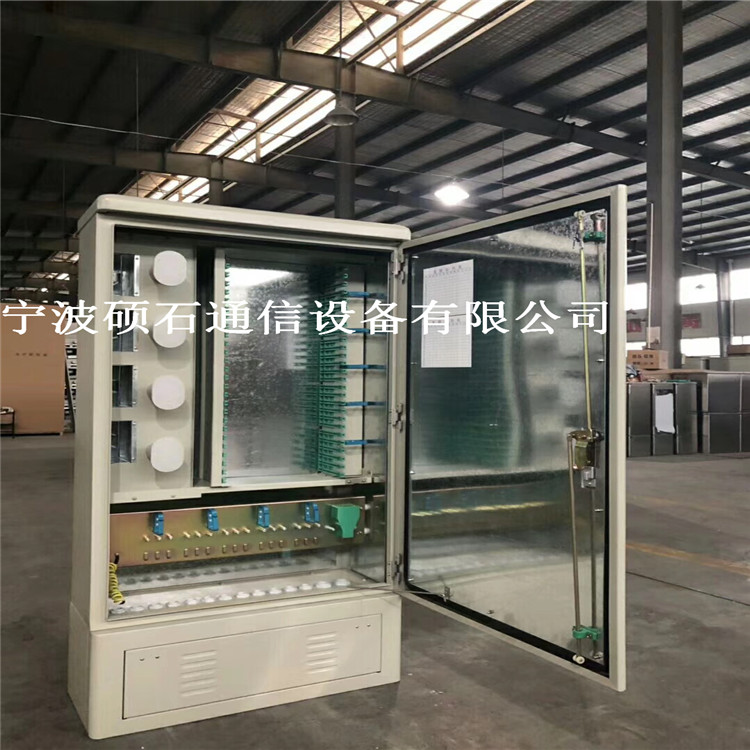

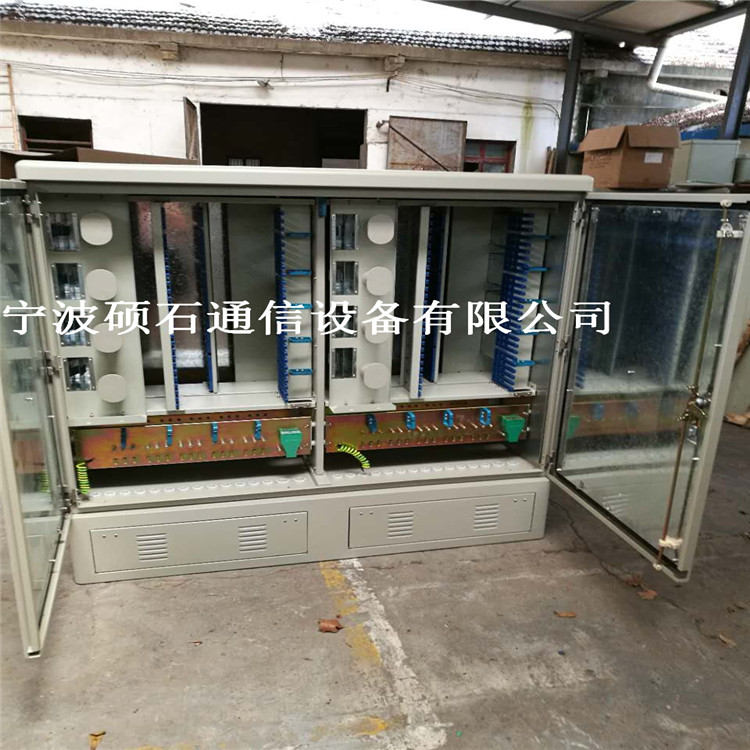

1、我公司研發的光纜交接箱設計分為光纜固定區、光纜直熔區、上進纜走線管理區、熔接和配線一體化的模塊安裝區、下走線管理區、余長跳線盤繞管理區和選配的盒式分光器安裝區共七個區域。

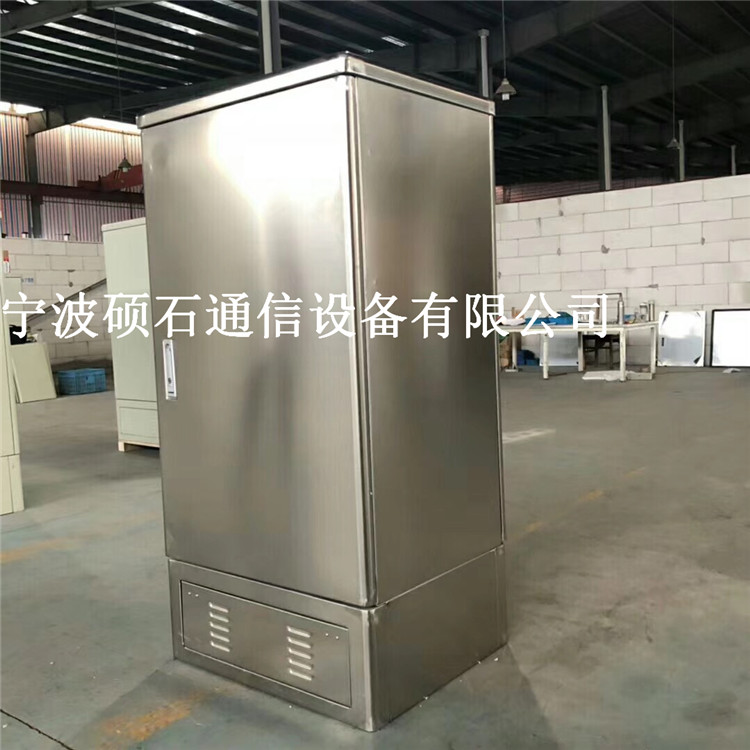

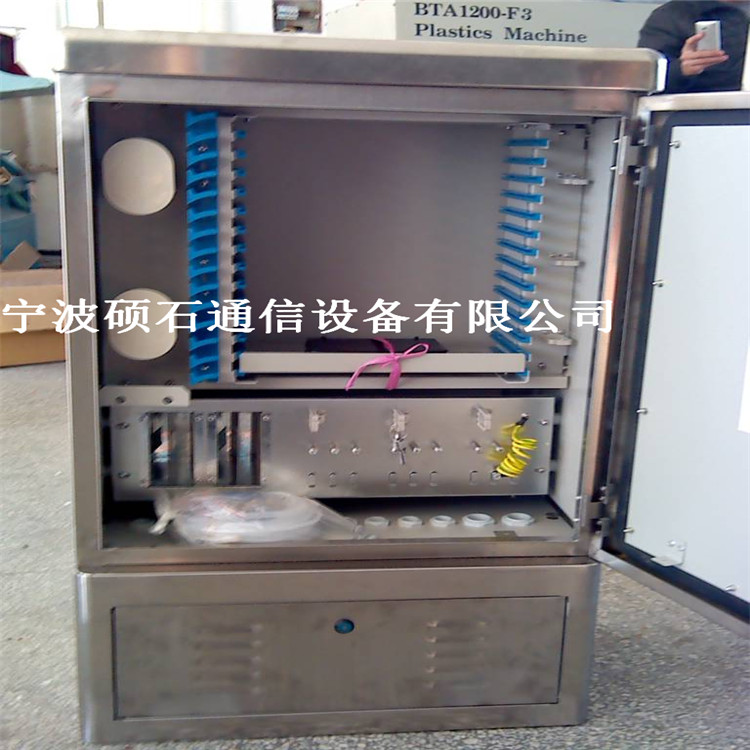

2、箱體材質采用1.5MM不銹鋼材料和夾層中增加隔熱棉的雙層加工工藝,按不銹鋼原材料不同分別表面采用拉絲處理或靜電噴塑工藝,保證箱體的耐腐蝕型,外表美觀。
3、采用封閉柜式結構,門鎖采用三點安全設計和外加掛鎖的安全保護措施,增加了防盜性和箱體的密封性,可避免人為的對光纜的成端和配線進行物理破壞,保護避免光纖、光纜的受損。
4、通過一體化模塊上下分層設計成功地集熔接和配線為一體,配置靈活,抽屜式操作簡單、方便。
5、全正面操作,外纜、跳纖、尾纖和直熔區分區管理,布局合理,清晰美觀,并可實現光纜的直通和盤儲功能。
6、模塊的適配器設計為FC、SC、LC等多種適配器快速安裝方法,模塊的適配器呈30℃排布,即保證了跳纖的彎曲半徑≥40mm,又可避免激光灼傷人眼。
7、光纜由箱體底部進纜孔引入箱體固定、接地和保護光纜及纜中纖芯不受損傷,光纜金屬部分與固定支架絕緣,固定后的光纜金屬護套及加強芯可靠連接高壓防護接地裝置。
8、多余長跳線走線可由垂直走線槽管理盤繞,優化走線布局。
9、光纖尾纖、跳線標識清楚。
